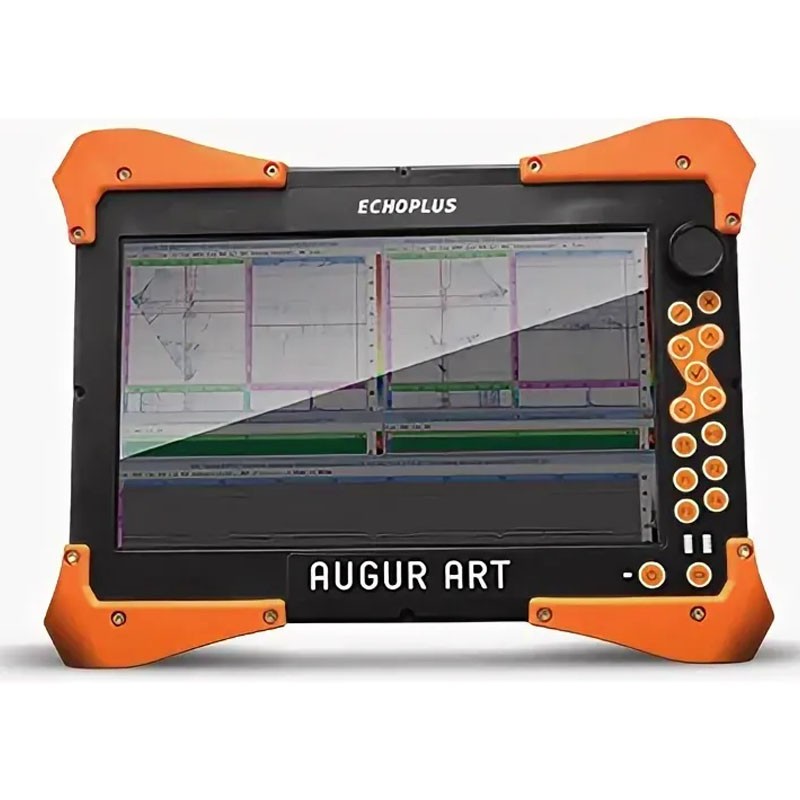

Многоканальный ультразвуковой дефектоскоп АВГУР-АРТ с ручным управлением, оснащенный технологией фазовых решеток, цифровой фокусировкой антенны и методом TOFD.

Ультразвуковой дефектоскоп АВГУР-АРТ предназначен для:

• выявления и визуализации несплошностей, определения их размеров и координат, амплитуд эхосигналов;
• проведения автоматизированного ультразвукового контроля (АУЗК) сварных соединений и основного металла оборудования, деталей, трубопроводов и прочих изделий из металлов, их сплавов и других материалов, включая объекты из перлитных и аустенитных сталей толщиной от 6 до 500 мм.

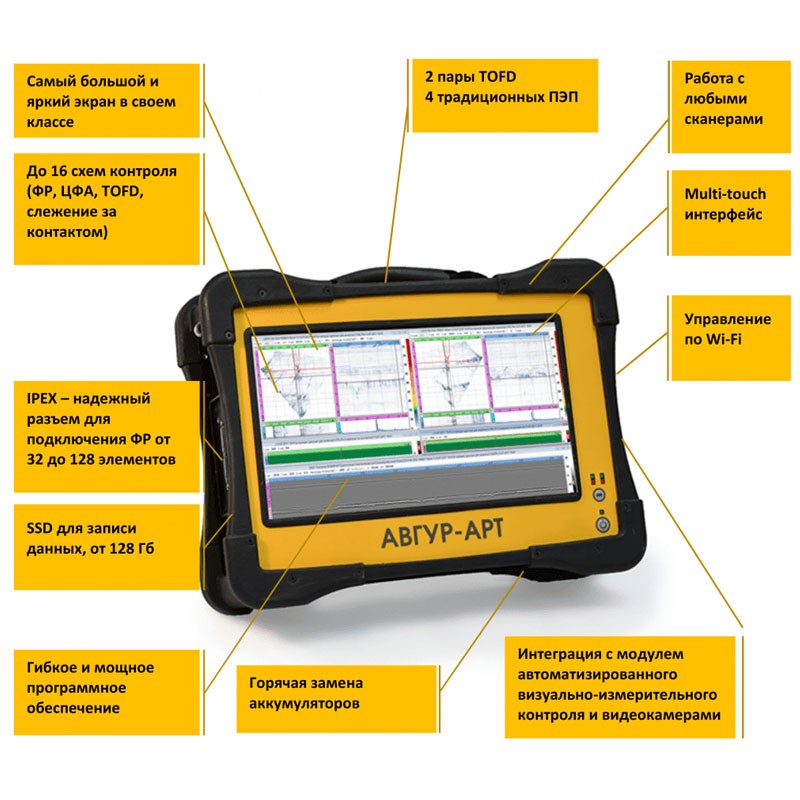

Уникальные особенности дефектоскопа АВГУР-АРТ:

• До 64 независимых каналов;
• До 128 коммутируемых каналов;
• 2 канала TOFD;
• 4 совмещенных ПЭП;
• Защита IP66;
• Скорость контроля до 80 мм/с;
• Лёгкая интеграция;
• Российские УЗ-модули;
• Технологии: ФР, ЦФА, TOFD и обычные ПЭП;
• До 16 групп контроля;
• Накопитель данных SSD от 128 Гб;
• Применение сложных сигналов;
• Управление по Wi-Fi и загрузка данных в облако;
• Яркий большой (13”) экран.

Выравнивание чувствительности

Поддерживается выравнивание чувствительности по углу и дальности с применением типовых контрольных отражателей: зарубок, плоскодонных отверстий, отверстий бокового сверления в соответствии с требованиями российской и международной нормативной документации. Технология ФР-АРД позволяет оценивать эквивалентную площадь дефекта.

Получение изображение границ дефекта

Алгоритмы АВГУР-АРТ позволяют получать изображения В-типа по разным акустическим схемам с учетом отражения от дна объекта контроля. После цифровой обработки этих изображений облегчается задача получения информации о форме дефекта.

Применение сложных сигналов

Применение сложных фазоманипулированных сигналов реализуется за счет применения программируемого секвенсора и последующей математической обработки и позволяет повышать качество изображения при контроле материалов с высокими коэффициентами затухания ультразвука.

Поддержка матриц и схемы TRL

Для обеспечения качания луча в дополнительной плоскости и при контроле материалов с зернистой структурой целесообразно применение антенных матриц и антенных решеток, подключаемых по раздельно-совмещенной схеме (TRL). Количество элементов в матрице определяется конфигурацией дефектоскопа – от 32 до 128 элементов.

Программа АВГУР-Анализ

• A, B, C, D, E, S-сканы — визуализация и обработка в режимах ФР, SAFT, ЦФА, TOFD, линейное сканирование;
• изменение контрастности и отсечки — выравнивание чувствительности (ВРЧ, ПРЧ);
• измерительные курсоры;
• централизованная база данных результатов контроля и объектов;
• создание отчетов с параметрами контроля и информацией о дефектах.
