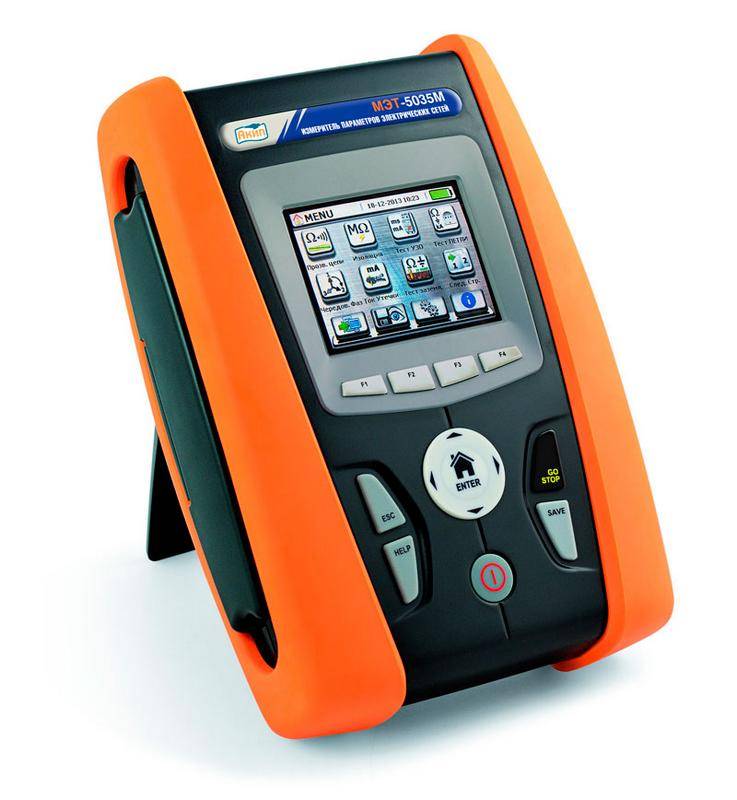

МЭТ-5035М измеритель параметров электробезопасности

Параметр

Значение

В режиме измерений параметров электробезопасности 1Ф и 3Ф систем энергоснабжения

Измерение целостности защитных проводников

Тестовое напряжение

4…12 В, постоянное (без нагрузки)

Тестовый ток

> 200 мА, постоянный (сопротивление ≤ 2 Ом, включая сопротивление измерительных проводов), разрешение 1 мА

Тестовый ток

0,01…19,99 Ом

20,0…99,9 Ом

Разрешение

0,01 Ом

0,1 Ом

Погрешность измерения

± (5,0 % + 3 едениц счета)

Измерение сопротивления изоляции

Тестовое напряжение (постоянное)

50 В

100 В

250 В

500 В

1000 В

Диапазон измерений (МОм)

Предел 1

0,01-9,99

0,01-9,99

0,01-9,99

0,01-9,99

0,01-9,99

Предел 2

10,0-49,9

10,0-99,9

10,0-99,9

10,0-199,9

10,0-199,9

Предел 3

50,0-99,9

100,0-199,9

100-499

200-499

200-999

Предел 4

-

-

-

500-999

1000-1999

Разрешение (Ом)

0,01...0,1

0,01...0,1

0,01...1,0

0,01...1,0

0,01...1,0

Погрешность измерения

± (2,0 % + 2 едениц счета)

на пределе 1-2 (50/100/250В)

на пределе 1-3 (500/1000 В)

± (5,0 % + 2 едениц счета)

на пределе 3 (50/100/250В)

на пределе 4 (500/1000 В)

Измерение времени отключения и дифференциального тока отключения (I_ΔN) УЗО

Тестовый ток (I_тест)

10/30/100/300/500/650/1000 мА

Типы тестируемых УЗО

АС, А, В, стандартное (G), селективное (S), УЗО для систем заземления сети TT/TN/IT-типа

Режимы тестирования УЗО

(½, 1, 2, 5) х Iтест, дискретное нарастание тока отключения (Ramp)

Время отключения, мс

1…999 для (½, 1) х I_тест
1…200 (G-типа) и 1…250 ( S-типа) для 2 х I_тест
1…50 (G-типа) и 1…150 ( S-типа) для 5 х I_тест
1…310 (G-типа) в режиме Ramp

Задержка отключения, мс

1…999 для (½, 1) х I_тест

Разрешение

1 мс

Погрешность измерения

± (2 % + 2 ед. счета)

Макс. знач. тока отключения

650 мА

Диапазон срабатывания УЗО (АС-, А-типа)

(0,3…1,1) х I_ΔN мА

Разрешение

≤ (0,1 х I_ΔN) мА

Погрешность измерения

0… 5,0% х I_ΔN

Измерение напряжения прикосновения (U_п)

Предел измерений (U_{п lim})

25, 50 В

Диапазон измерений

0… 2 х U_{п lim} В

Разрешение

0,1 В

Погрешность измерения

0…(5,0 % + 3 едениц счета)

Измерение полного сопротивления заземления (без отключения УЗО)

глухозаземленная нейтраль

изолированная нейтраль

Диапазон измерений, Ом

0,01-9,99 10,0-199,9 200-1999

1…1999

Разрешение

0,01 Ом 0,1 Ом 1 Ом

1 Ом

Погрешность измерения

0…(5,0 % + 0,1 / 1 / 3 Ом)

0…(5,0 % + 3 едениц счета)

Напряжение (тест УЗО, петли, чередование фаз)

Схема измерения

4-х проводная

Диапазон измерений

15 В … 460 В

Разрешение

1 В

Погрешность

± (3,0 % + 2 едениц счета)

Чередование фаз

индикация

Частота напряжения

Основная гармоника

50 Гц ± 5 %; 60 Гц ± 5 % (47,0 … 63,6 Гц)

Разрешение

0,1 Гц

Погрешность

± (0,1 % + 1 едениц счета)

Измерение сопротивления цепи "фаза-фаза", "фаза нейтраль", "фаза-земля"

Диапазон измерений

0,01 … 9,99 Ом

10,0 … 199,9 Ом

Разрешение

0,01 Ом

0,1 Ом

Диапазон измерений (опция)

0,1…199,9 мОм, разрешение 0,1 мОм

Погрешность

± (5,0 % +3 едениц счета)

Измерение сопротивления контура заземления (с дополнительными штырями)

Диапазон измерений

0,01 … 19,99 Ом

20,0 … 199,9 Ом

200 … 1999 Ом

20,00 … 49,99 кОм

Разрешение

0,01 ОМ

0,1 Ом

1 Ом

Погрешность измерения

± (5,0 % +3 едениц счета)

Схема измерения

2-х предельная, 3-х предельная

Тестовый ток / напряжение

до 10 мА / до 20 В среднее квадратичное (77,5 Гц)

Измерение проводимости грунта (с дополнительными штырями)

Диапазон измерений

0,06-19,99 Ом*м

20,0-199,9 Ом*м

200-1999 Ом*м

2,00-99,99 кОм*м

100,0-999,9 кОм*м

1,00-3,14 МОм*м

Разрешение

0,01 Ом*м

0,1 Ом*м

1 Ом*м

0,01 кОм*м

0,1 кОм*м

0,01 МОм*м

Погрешность

± (5,0 % +3 едениц счета)

Схема измерения

4-х проводная (разнос штырей до 10 м)

Тестовый ток / напряжение

до 10 мА / до 20 В среднее квадратичное (77,5 Гц)

Измерение тока утечки (опция)

Диапазон измерений

2…999 мА

Разрешение

1 мА

Погрешность

± (5,0 % + 2 едениц счета)

Измерение параметров окружающей среды (опция)

Измерение температуры

минус 20°С…60°С, разрешение 0,1°С

Измерение относительной влажности

0…100%, разрешение 0,1%

Измерение освещенности

0,001…20 лк, разрешение 0,001…0,02 лк 0,1…2000 лк, разрешение 0,1…2 лк 1 лк…20 клк, разрешение 1…20 лк

Измерение напряжения

0,1 мВ…1,0 В постоянное, разрешение 0,1 мВ

Погрешность

± (2,0 % + 2 едениц счета)

Общие данные

Дисплей

цветной сенсорный ЖКИ, экран 320 х 240 мм

Объем памяти

999 тестов, маркерные измерения

Интерфейс

Оптический USB, Wi – Fi

Условия эксплуатации

0 °С … 40 °С, отн. влажность < 80 %

Напряжение питания

1,2 В х 6 (аккумуляторы, тип АА); 1,5 В х 6 (батарея тип АА)

Исполнение

МЭК 61010-1 +А2 (1997), кат. III ~415 В на В1-В2-В3-В4; ~240 В (ф-з)

Габаритные размеры

225 х 165 х 105 мм

Масса

1,2 кг
