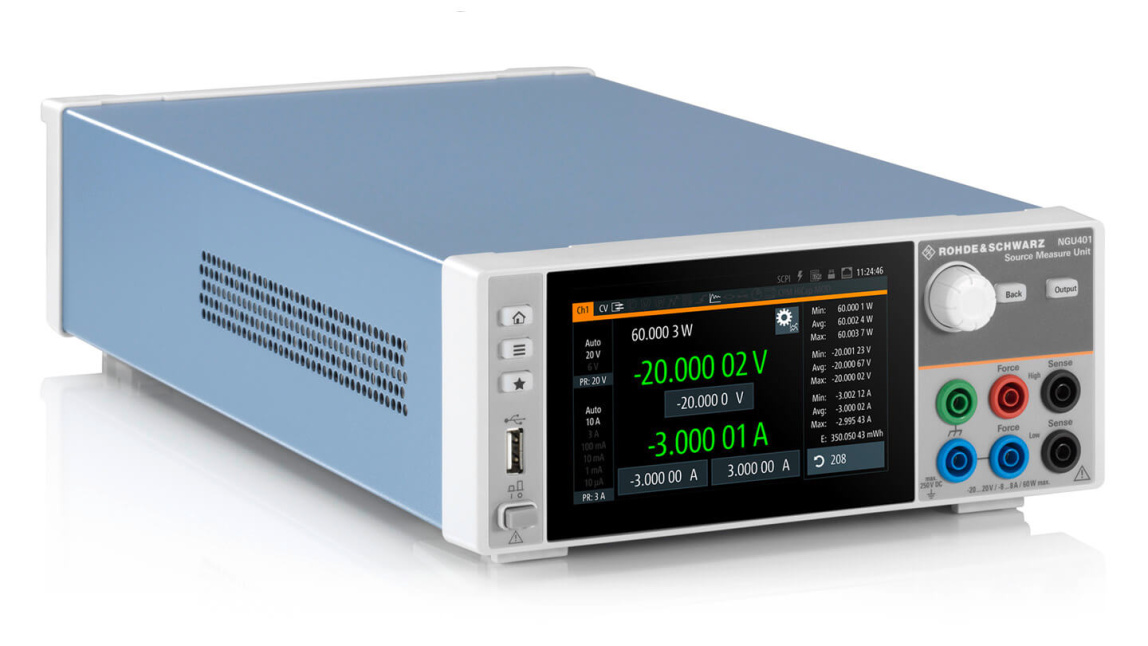

Четырёхквадратный источник питания Rohde & Schwarz NGU401

Четырёхквадрантный источник питания Rohde & Schwarz NGU401 может работать в режимах управляемого стабилизированного источника постоянного тока-напряжения мощностью 60 Вт и регулируемой нагрузки с функцией быстрого восстановления.

В отличие от двухквадрантной модификации, эта модель способна выдавать и потреблять ток и/или напряжение разной полярности – не только положительной, но и отрицательной. Такой формат работы позволяет выполнять тестирование как пассивных, так и активных электротехнических и электронных устройств, а также упрощает снятие вольт-амперных характеристик при исследовании свойств различных двухполюсников: полупроводниковых элементов и компонентов, светодиодных изделий и т.п.

Высокая функциональность

4-квадрантный блок питания R&S NGU401 может использоваться в качестве испытательной системы, заменяя собой целый комплекс оборудования, состоящий из программируемого источника постоянного тока-напряжения, прецизионной нагрузки и быстродействующих измерителей с режимом регистратора. При этом источник питания не нуждается в специальной синхронизации во время тестирования и занимает меньше пространства на рабочем месте.

Особенности

• Режим внешней модуляции - служит для эмуляции нестабильных условий, сбои и т.п.
• 4-проводное подключение с дополнительным заземляющим входом и использование схемы измерения с обратной связью исключает влияние на точность результатов сопротивления соединительных проводов, позволяя контролировать силу тока наноамперного порядка и напряжение с разрешением 1 мкВ.
• Функция FastLog служит для высокоскоростной регистрации результатов измерения силы тока и напряжения, в том числе кратковременных выбросов и провалов продолжительностью от 2 мкс, с сохранением данных на внешнем носителе, подключенном к USB-порту, или их передачей на ПК через сетевой интерфейс.
• Управляемый импеданс и стабилизация с режимами приоритета тока, напряжения и высокой емкости, обеспечивают гибкую подстройку под особенности объекта контроля и используемой схемы измерения.
• Дополнительные опции позволяют дооснастить БП функциями прецизионного цифрового вольтметра для подключения к любой точке схемы, интерфейсами I/O и GPIB, и режимом имитации аккумулятора.
