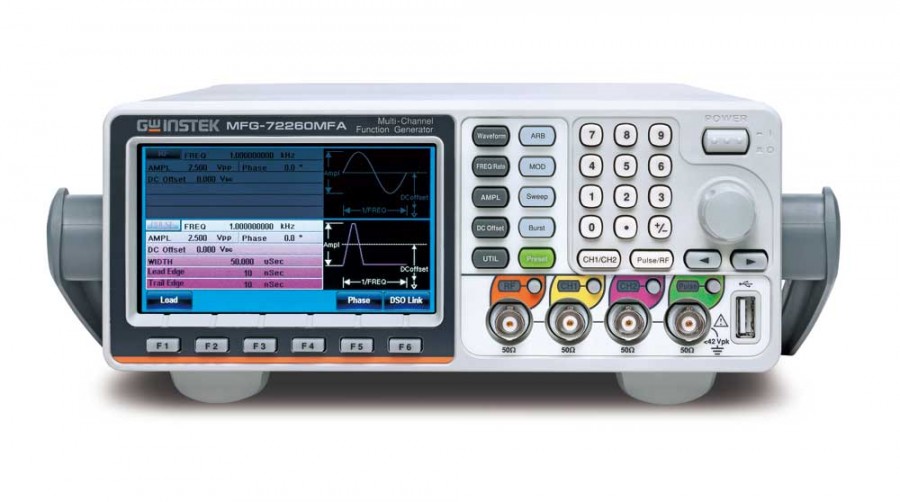

Многофункциональный генератор GW Instek MFG-72260M

Многофункциональный генератор GW Instek MFG-72260M способен воспроизводить сигналы специальной формы, параметры которых определяются специалистом. Поддержка импорта параметров сигнала с осциллографов GW Instek обеспечивает удобство работы в составе диагностических комплексов. Независимые выходы с полной гальванической развязкой позволяют одновременно подключить 2 устройства.

Управление генератором осуществляется с помощью панели кнопок и цветного ЖК-дисплея разрешением 480 на 272 пикс, что позволяет использовать генератор без подключения к компьютеру.

Подключение к ПК через USB-кабель позволяет работать с приложением AWES. Эта программа предоставляет возможность самостоятельно сформировать сигнал с нужными характеристиками. Его можно создать с нуля или загрузить из каталога с возможностью корректировки сигналов.

Разъем RJ-45 предназначен для подключения генератора GW Instek MFG-72260M по витой паре к сети. Благодаря этому, устройство может работать в составе учебных и лабораторных комплексов. Также, доступно удаленное управление прибором.

На компьютере возможно формирование сигнала с любыми характеристиками. Для этого используется специализированное программное обеспечение AWES. Каталог готовых сигналов содержит различные популярные варианты, включая "белый шум" и другие виды шумов, а также цифровые последовательности для разных протоколов.

Поддерживается возможность воспроизведения сигналов и импульсов, которые ранее были записаны с помощью осциллографов GW Instek. Специалисту нужно лишь зафиксировать сигнал, после чего загрузить его на генератор воспроизвести.

Технические особенности прибора:

• Предусмотрено три выходных канала, которые работают в диапазоне от 1 мкГц до 30 МГц. Режим смещения +\- 5 Впик.
• Генерация электронных импульсов производится в пределах 1 мкГц – 25 МГц с амплитудой колебаний 1 мВ – 2,5 Впик.
• Установлена внутренняя память, в которую можно записывать формы генерируемых сигналов и сохранять настройки.
